Ch1-1) Architecture of Internet Structure

What is Protocol ?

• Protocol은, 네트워크 상에서 msg를 주고받을 때 필요한 entities와 action ( format , order of messeages ) 등을 정의하는 개념이다.
  • 메시지를 주고받는 순서, 메시지를 주고받았을 때의 action등을 define함.

1.1 Architecture of Internet Structure

Internet Structure

• Internet Structure은 크게 3가지 부분으로 구분된다

1. Network Edge
   • 네트워크 말단 (end point)에 존재하는 가장 가장자리의 end system이다.
   • Hosts와 거의 유사한 개념이고, Hosts는 주로 clinet / server을 뜻한다.
   • 또한 데이터 센터에 위치한 서버도 Network Edge에 포함된다.
   ex) 사용자의 PC, 태블릿 / 웹서버 (AWS 데이터 센터) 등

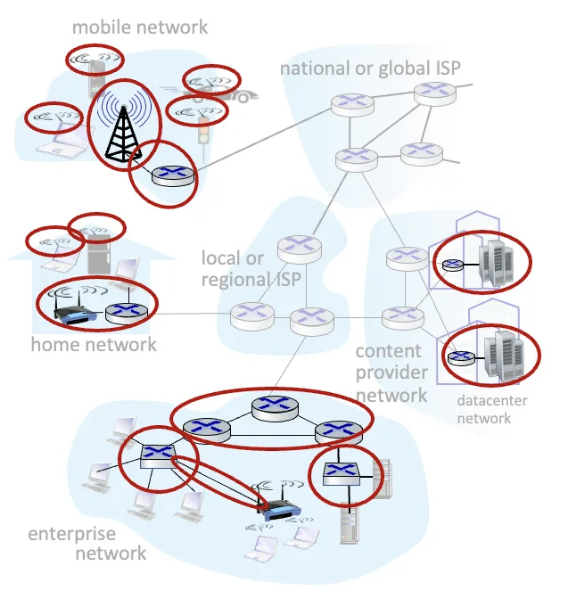

2. Access Network / physical media

• 사용자가 인터넷에 접속할 수 있도록 하는 물리적 통신 경로
• 무선과, 유선 link로 나뉨

1. Wire links
   • 이더넷 케이블, 광섬유 케이블(Fiber Optic Cable), 동축 케이블 (coaxial cable) 등
2. Wireless links
   • Wi-Fi, 블루투스, 4G/5G 트워크

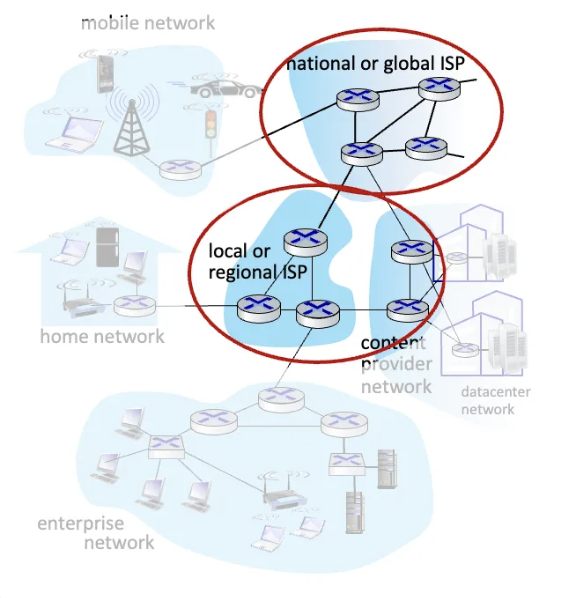

3. Network Core

• Router들이 상호 연결된 네트워크의 집합
• 인터넷을 통해 데이터를 주고 받을 때, 다양한 라우터와 네트워크를 통해 전송하는 과정을 담당함
• 여러 라우터가 상호 연결되어 있어, 최적의 경로 계산
• 네트워크들의 네트워크로, 개별 네트워크를 인터넷을 통해 연결
• 이때 데이터를 교환하는 방식을 “Packet Switching”이라고 부름. (추후 서술)

ex) Interconnected Routers : Backbone router / ISP Router
